Теплообменник паяный SWEP, модель Е5 - 10 кВт.

Модель Е5 это универсальный паяный теплообменник, применяемый в системах отопления.

Паяный теплообменник для отопления представляет собой пакет гофрированных пластин, установленный между двумя жесткими пластинами с герметизирующим кольцом. При его производстве используется вакуумная пайка, которая обеспечивает соединение в каждой точке соприкосновения пластин. Это позволяет получить жесткую прочную конструкцию.

Этот теплообменник подходит для систем с котлами низкого давления и средними температурами (до 130 град. С). Особенность модели Е5 в том, что она имеет встроенный запуск торцевых пластин, благодаря этому возможно использование закрывающихся пластин для передачи тепла.

Отличительной особенностью паяных теплообменников является их компактность. У теплообменников этого типа минимальный расход теплоносителя, а рельеф пластин обеспечивает максимальную теплопередачу. Благодаря отсутствию рамы и прокладок в паяных теплообменниках нет так называемых мертвых зон, которые могут появляться снаружи прокладок у теплообменников кожухотрубного типа. Благодаря устранению незадействованных зон эффективность такого теплообменника повышается до 5 раз.

Сильные стороны:

Экономичность. Для передачи тепла теплообменник использует минимальное количество теплоносителя. А чем меньше теплоносителя используется, тем меньше общие затраты.

Прочность. Все теплообменники проходят испытания на прочность давлением в 1,5 раза превышающим их рабочее давление.

Минимальные теплопотери. Достигаются благодаря правильному противотоку, самоочистка происходит при помощи турбулентности.  Теплообменник работает даже при разности температур в 1 град. С.

Качество. Теплообменники производятся на полностью автоматизированном производстве, а на каждом этапе проводится контроль качества.

Регулируемость противотока. Благодаря возможности самостоятельной регулировки противопотока обеспечивается самый быстрый перепад температур.

Простота и легкость монтажа. Благодаря малому весу и небольшим размерам теплообменник легко монтируется.

Материал пластин: нержавеющая сталь AISI 316 (1,4401).

Рабочие среды: вода, этилен/пропилен гликоль.

Максимальное рабочее давление при 100°C

Первичный контур: 10 бар

Вторичный контур: 10 бар

Минимальная рабочая температура: 0°C

Максимальная рабочая температура: 100°C

Максимальный расход через теплообменник: 4 м3/ч

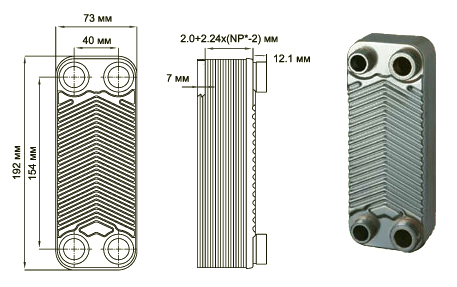

Вес нетто: 0.33+0.044xNP кг

Материал припоя: Чистая медь

Количество пластин - 16

Исполнение подключений: Резьбовое: F1/F3 – 1/2?, 3/4? F2/F4 – 1/2?, 3/4?

* NP – число пластин.
