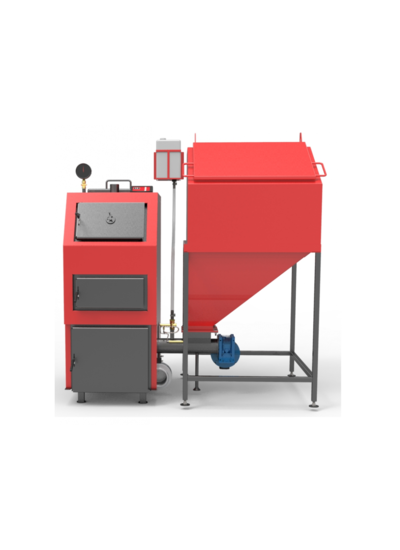

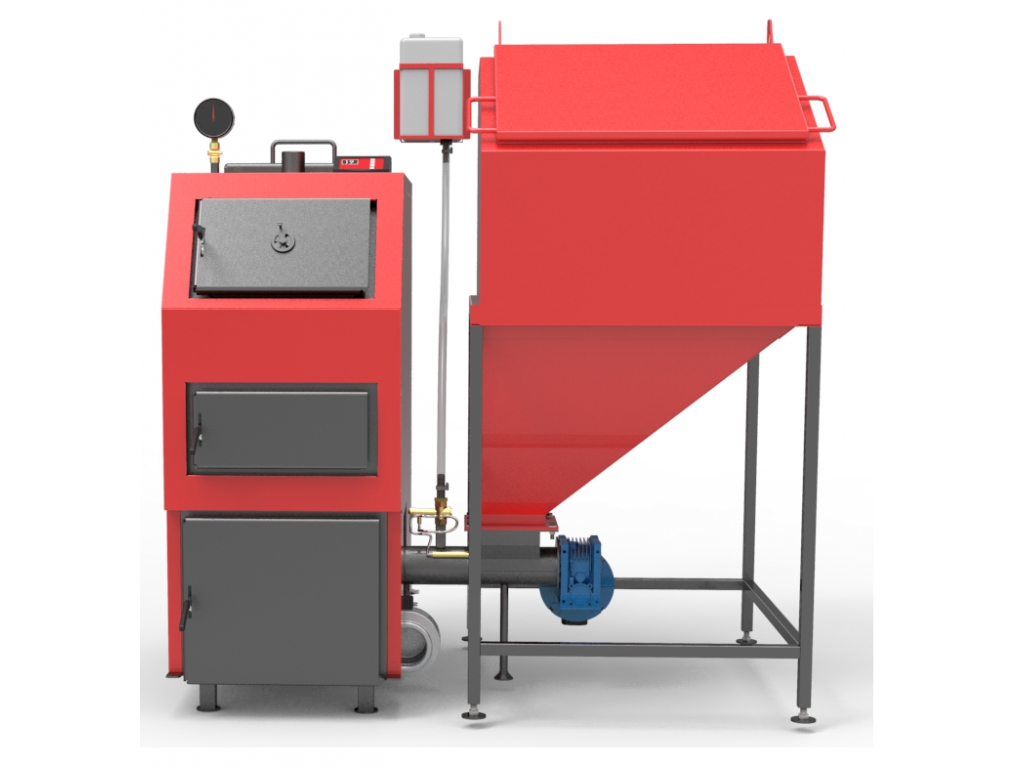

    РЕТРА-4М ДУО 98 КВТ

    акция
    106000 грн.
    В наличиии
    • Пеллеты

    • Уголь

    • Дрова

    • Брикеты

    Производитель: РЕТРА

    Страна: Украина

    • Доставка по всей Украине

    • Гарантия от производителя

    • Обмен товара в течении 14 дней

    • Установка под ключ

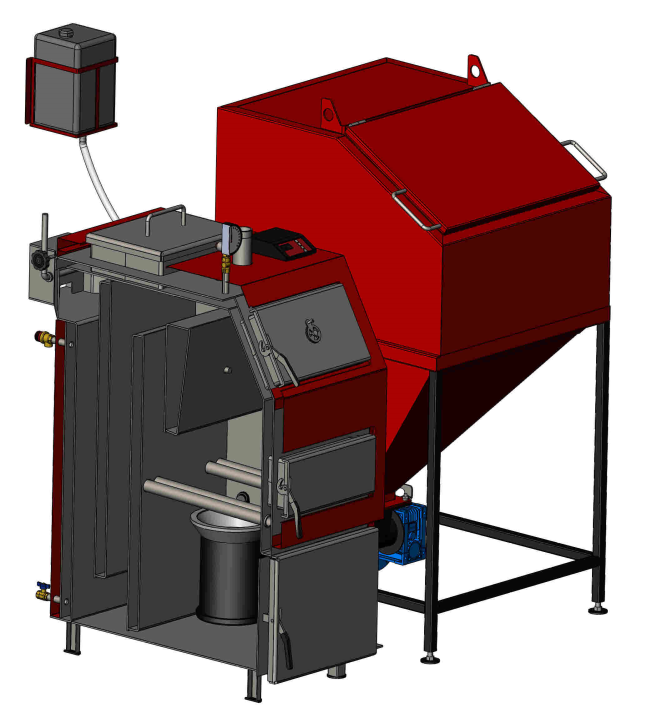

    Принцип работы:

    Серия котлов «Ретра-4М» может работать в двух режимах - ручной и автоматической загрузки топлива.
    В первом режиме  загрузка топлива (дрова, уголь, брикет и т.п.) происходит через  верхний загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.
    Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.






    4m 25-150 opys rus






    Преимущества:

    - Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
    - Работа в ручном и автоматическом режиме;
    - Возможность использования различных видов топлива, более доступных потребителю;
    - Увеличенный объем бункера обеспечивает непрерывную работу котла до 3-5 суток;
    - Двойное предотвращения возгорание в шнеке;
    - Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
    - Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (15 лет и более);
    - Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
    - Котлы изготавливаются из котловой стали толщиной 5 мм;
    - Рабочая температура дымовых газов 90-110 ° С; рабочее давление в системе отопления - до 0,6 МПа (по заказу);
    - Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.

    Система управления твердотопливным котлом "Ретра-4М"

    Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека.
    Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.
    Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.


    Принцип работы автоматики

    Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова. В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.






    Строение котла "Ретра-4М" мощностью 25-150кВт


    4m 25-150 bud1

    1 - колосниковая решетка;
    2 - камера сгорания (топка);
    3 - водная рубашка;
    4 – блок управления (микропроцессор);
    5 – патрубок подачи;
    6 – манометр;
    7 – кран под манометр;
    8 – люк верхний для чистки дымовых каналов;
    9 – дымоход;
    10 - поворотный шибер дымохода;
    11 - прямая перегородка;
    12 - теплоизоляция;
    13 - люк боковой для удаления сажи и пепла;
    14 - камера для накопления золы (зольник);
    15 - пеллетная горелка;

    16 - патрубок сливной с шаровым краном;
    17 - шнековый транспортер горелки;
    18 - вентилятор;
    19 - клапан предохранительный;
    20 - патрубок обратки;
    21 - люк для удаления пепла;
    22 - люк шуровочный;
    23 - люк загрузочные;
    24 - кожух декоративный;
    25 - бункер;
    26 - люк бункера для загрузки топлива;
    27 - медная гильза для установки термодатчика;
    28 - бак для воды (система пожаротушения);
    29 - кронштейн для крепления бака;
    30 - термостатический клапан BVTS;
    31 - мотор-редуктор.



    Габаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 25-150кВт

    4m 25-150 montag



    Котел,

    кВт

    Размеры, мм

    А

    L

    N

    B

    C

    F

    H

    K

    V

    D

    G

    a

    b

    e

    f

    pxm

    h

    n

    r

    w

    q

    25

    1630

    1250

    1720

    635

    125

    870

    1430

    950

    275

    210

    150

    320

    810

    175

    175

    180x180

    1020

    420

    400

    500

    490

    32

    1670

    1330

    1720

    675

    125

    870

    1400

    950

    220

    105

    55

    340

    730

    225

    155

    190x180

    970

    420

    440

    600

    480

    40

    1700

    1440

    1720

    675

    160

    870

    1460

    950

    285

    130

    80

    340

    780

    225

    155

    190x190

    1030

    420

    440

    650

    540

    50

    1700

    1530

    1720

    750

    75

    870

    1570

    950

    470

    260

    200

    375

    950

    190

    185

    230x200

    1070

    430

    500

    690

    580

    65

    2000

    1680

    1720

    800

    325

    870

    1645

    950

    580

    310

    250

    400

    1010

    190

    185

    230x200

    1130

    420

    550

    780

    600

    80

    2220

    1680

    1700

    920

    225

    1070

    1645

    1350

    330

    310

    250

    460

    1010

    250

    185

    300x200

    1130

    440

    670

    780

    600

    98

    2240

    1800

    1820

    940

    225

    1070

    1835

    1350

    390

    310

    250

    470

    1035

    250

    185

    300x200

    1300

    480

    690

    900

    620

    150

    2600

    1930

    1975

    1000

    225

    1250

    1950

    1550

    320

    310

    255

    500

    1080

    0

    205

    300x200

    1380

    480

    800

    895

    660





    Технические характеристики котлов модельного ряда "Ретра-4М" мощностью 25-150кВт



    Наименование параметра и размера

    Модельный ряд «Ретра -4М»

    25

    32

    40

    50

    65

    80

    100

    150

    1

    2

    3

    4

    5

    6

    7

    8

    9

    1. Вид топлива: - основной режим - резервный режим

    Пеллеты, мелкий уголь до 25мм Уголь каменный, антрацит, брикет, дрова, биотопливо

    2. Номинальная теплопродуктивность, кВт ± 10%

    25

    32

    40

    50

    65

    80

    98

    150

    3. Габаритные размеры котла: - длина, мм - ширина, мм - высота, мм

    1250 635 1450

    1330 670 1435

    1440 670 1490

    1540 750 1575

    1690 800 1650

    1690 910 1650

    1810 940 1820

    1930 1000 1950

    4. Размеры верхней камеры сгорания котла: - длина, мм - ширина, мм - высота, мм

    500 400 490

    600 440 480

    650 440 540

    690 500 580

    780 550 600

    780 670 600

    900 690 620

    950 760 640

    5. Объем верхней топки, л

    78

    110

    136

    165

    200

    270

    320

    460

    6. Объем воды в котле, л   ±10%

    95

    104

    128

    175

    204

    242

    301

    335

    7. Температура воды,?С: - на выходе из котла, не более - на входе в котел, не меньше

    95

    90

    55

    55

    8. Размер горловины загрузочного люка, мм (ширина х высота)

    340 х 220

    340 х 225

    340 х 225

    340 х 325

    340 х 325

    430 х 310

    430 х 310

    430 х 310

    9. Выход под дымоход, мм

    200 х 190

    200 х 190

    200 х 200

    200 х 230

    200 х 230

    200 х 300

    200 х 300

    300 х 200

    10. Номинальный расход топлива, кг/год, не больше: - основной вид топлива (Q=18 МДж/кг) - резервный вид топлива (Q=27 МДж/кг)

    5,8

    7,4

    9,3

    11,6

    15,1

    18,6

    22,8

    35,0

    3,9

    5,0

    6,3

    7,8

    10,2

    12,5

    15,6

    18,4

    11. Рабочее давление воды *, МПа: - минимальное - максимальное

    0,1

    0,2

    12. Коэффициент полезного действия,%: - основной вид топлива (Q=18 МДж/кг) - резервный вид топлива (Q=27 МДж/кг)

    86

    93

    13. Разрежение за котлом, Па

    25

    40

    50

    14.Температура продуктов сгорания, ?С

    110-140

    140-160

    15.Напряжение питания, В/частота, Гц

    ~220/50

    16. Высота дымовой трубы от оси дымохода котла, м

    7

    7

    7

    7

    7

    8

    15

    15

    17. Диаметр трубы дымохода

    200

    200

    200

    200

    220

    250

    250

    250

    18. Объем бункера, м3

    0,6

    1,0

    1,5

    19. Габаритные размеры бункера - длина, мм - ширина, мм - высота, мм

    950 870 1720

    1350 1070 1690

    1550 1600 1975

    20. Общие габаритные размеры котла вместе с бункером и горелкой: - длина, мм - ширина, мм - высота,мм

    1250 1630 1720

    1330 1670 1720

    1440 1700 1720

    1540 1700 1720

    1690 2000 1720

    1690 2220 1690

    1810 2235 1820

    1930 2600 1975

    21. Масса котла (без воды), кг

    455

    530

    560

    650

    790

    910

    1005

    1300

    * - Максимальное рабочее давление - 0,6МПа (отдельная опция).
