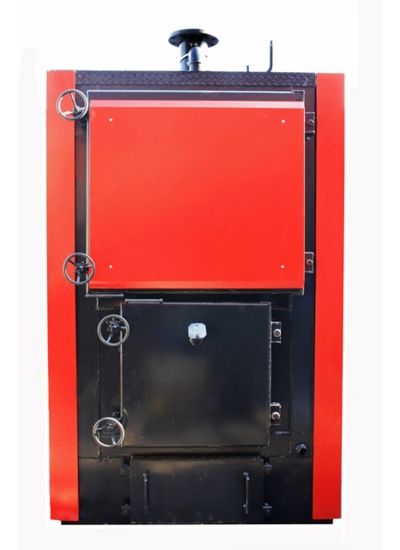

Котел твердотопливный жаротрубный КЗОТ ARS (BRS) 400 BM

140000 грн.
175400
В наличии
Украина
  • Пеллеты

    Пеллеты

  • Уголь

    Уголь

  • Дрова

    Дрова

  • Брикеты

    Брикеты

Производитель: КЗТО

Страна: Украина

  • Доставка по всей Украине

  • Гарантия от производителя

  • Обмен товара в течении 14 дней

  • Установка под ключ

Стальной твердотопливный котел ARS (BRS) 400 BM поставляется без механизмов подачи топлива, с возможностью дальнейшее компоновки и монтажа механизмами и пультами управления. Котел предназначен для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления, для подготовки и подачи тепла на технологические нужды. Возможна установка (компоновка) механизмом подачи – левое или правое исполнение.

Конструкция котла позволяет максимально эффективно использовать тепло, выделяющееся при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая теплопроизводительность котла достигается при сжигании антрацита.

Существует возможность перевода котла в режим работы на природном газе или дизельном топливе, посредством замены загрузочных дверей и демонтажа притока воздуха (с вентилятора нагнетания), монтаж соответствующей горелки и установка турбоизоляторов внутри дымогарных труб.

  • Котлы серии ARS (BRS)-BM  изготовлены в соответствии  с  ГОСТ 10617, НПАОП 0.00-1.26-96, ДСТУ 2326-96.
  • Область применения: стационарные и транспортабельные котельные для закрытых систем теплоснабжения.
  • Климатическое исполнения УХЛ категории размещения 4 по ГОСТ 15150-69.
  • Монтаж котлов производить согласно всех  требований  НПАОП  0.00-1.26-96  «Правила устройства и безопасной  эксплуатации  паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водонагревателей с температурой нагрева воды не выше 115 ?С»  и данного руководства по эксплуатации.
  • Устройство котла КЗОТ ARS (BRS)-BM



    Устройство котла КЗОТ ARS (BRS)-BM



    1 - зольник;12 - смотровое окошко(опционно);
    2 - колосниковая решетка;13 - патрубок обратной воды;
    3 - реторта (серия LM);14 - патрубок подачи воды;
    4 - фланец рукава подачи топлива (серия LM);15 - поворотная камера (зона чистки котла);
    5 - рукав подачи топлива (серия LM);16 - патрубок вторичного воздуха;
    6 - основание котла;17 - декоративная обшива;
    7 - шамотированный кирпич;18 - патрубок слива (продувки);
    8 - вертикальный трубный пучок;19 - водоохлаждаемое основание котла;
    9 - нижний трубный пучок;20 - патрубок первичного воздуха;
    10 - верхний трубный пучок;21 - патрубок под предохранительные клапаны;
    11 - отверстия для дутья;22 - дымосборник.


    Основание котла 6 представляет собой сварную конструкцию и включает в себя: зольник 1, сборную колосниковую решетку 2,  реторту и рукава для механической подачи топлива и дутьевого воздуха. Сзади предусмотрена дверца для осмотра и очистки подколосниковой зоны. Верхняя часть основания, не ограниченная колосниковой решеткой и зольник теплоизолированны  огнеупорным кирпичом 7.

    Колосники выполнены из жаростойкого чугуна и имеют отверстия для дутья.

    Корпус котла конструктивно представляет собой топку, ограниченную металлическим водотрубным пучком 8, выложенной с внутренней стороны огнеупорным кирпичом 7, нижнего 9 и верхнего 10 пучка труб конвективной части котла. В задних стенках котла отверстия 11 для вторичного дутья.

    Нижняя часть топки ограничена основанием котла 19 с вмонтированным в него патрубками Ду 40 для продувки 18.

    Для осмотра и чистки топки и трубных пучков спереди котла предусмотрены теплоизолированные дверцы 14 и 1. В нижних дверцах для наблюдения и контроля над процессом горения расположено смотровое окно 12.

    Переходник дымовых газов 15 состоит из внутреннего и наружного кожухов с теплоизоляцией. Переходник соединяет нижний и верхний трубные пучки и обеспечивает переход дымовых газов из одного в другой.

    После вентилятора расположен распределитель дутьевого воздуха 16. Он предназначен для распределения и регулирования дутьевого воздуха во вторичную зону топки.

    Корпус котла теплоизолирован и закрыт декоративной обшивкой 17.

    Устройство подачи топлива представляет собой емкость цилиндрической формы, с расположенным на днище ворошителем, приводимым в движение шнековым транспортером с приводом от мотор – редуктора. В нижней части емкости расположена дверца со смотровым окном. Бункер оборудован ручной и автоматической системой контроля возгорания топлива.

    В конструкции бункера предусмотрены датчики контроля уровня топлива, позволяющие производить его автоматическую загрузку от специального устройства.

    Для контроля за работой котла предусмотрен пульт, приборы и датчики КИП и А.



    Устройство и принцип работы КЗОТ ARS (BRS)-BM



    Принцип работы котла

    Топливо из устройства подачи топлива при помощи шнекового транспортера подается в реторту и распределяется по колосниковой решетке, где происходит его сгорание. Образующиеся летучие остатки неполного сгорания догорают в зоне вторичного дутья.

    Дымовые газы из топки попадают в нижний и верхний пучок дымогарных труб, отдавая своё тепло воде, поступают в дымоход.

    Продукты сгорания в виде пепла и золы оседают в зольнике основания и переходнике дымохода.

    Подогретый воздух по коробу вентилятором подаётся через распределитель под колосниковую решетку и по отверстиям в колосниках поступает в топку. В зону дожига воздух подается по отверстиям в виде трубок.

    Теплоноситель (вода) подается в водяную рубашку котла через два подводящих трубопровода 13, омывает внутренние поверхности труб, поверхности перегородок и верхней обечайки, нижний и верхний пучки дымогарных труб газохода и,  нагреваясь до заданной температуры, через отводящий патрубок 14 поступает в отопительную систему.

    До розжига котёл должен быть заполнен водой.

    Давление и температура воды замеряются на входе в котёл и на выходе из котла. Для контроля давления и температуры воды, на котле должны быть установлены приборы автоматики (поставляются отдельно).

    Подключение к электросети приводов осуществляется через пульт УКС (управления, контроля и сигнализации), смонтированного на котле.



    Комплект поставки

  • Котел ARS (BRS)-BM - 1 шт.
  • Пульт управления с проводами *- 1 шт.
  • Обшивка котла - 1 комп.
  • Ерш для чистки котла  - 1 шт.
  • Ответные фланцы на подающие и обратные патрубки котла **- 1 комп.
  • Турбулизаторы *** - 1 шт.
  • Рециркуляционный насос ** - 1 шт.
  • Скребок - 1 шт.
  • Система аварийного охлаждения ** - 1 комп.
  • Эксплуатационная документация: - 1 комп.

    - паспорт
    - руководство по эксплуатации.

    Примечания:

    * Пульт управления для котлов ARS (BRS) - LM поставляется по отдельному заказу.
    ** Поставка по отдельному запросу.
    *** Только для котлов, работающих на газе и жидком топливе.

    Прибор КИП поставляются упакованными в отдельные коробки.

    Механизмы подачи поставляются по отдельному заказу после заполнения опросного листа.

  •

    Основные элементы котлов КЗОТ ARS (BRS)-BM

    Основные элементы котлов КЗОТ ARS (BRS)-BM



    Основные и присоединительные размеры котла КЗОТ ARS (BRS)-BM

    Габаритные размеры котла КЗОТ ARS (BRS)-BM



    Наименование параметра

    Ед. изм.ARS (BRS) 400 BM
    Lмм1435
    Hмм2415
    Xмм2192
    Dмм1590
    Gмм2580
    Kмм1494
    Jмм365
    Rмм2078
    Cмм409
    Pмм475
    TxVмм380x960
    Sмм480
    Zмм1060
    A1мм324
    A2мм457
    A3мм-
    A4мм1198
    A5мм190
    Qмм-
    Wмм175
    Dw1, Dyмм80
    Dw2, Dyмм80
    Dyмм40
    Dv1мм80х80
    Dv2мм200х100



Технические характеристики котла КЗОТ ARS (BRS) 400 BM

Наименование параметра

Ед. изм.ARS (BRS) 400 BM
Номинальная теплопроизводительностькВт420
Виды топлива и их теплота сгоранияМДж/кг (ккал/кг)

Дрова - 12193 (2910) Опилки, стружка, щепа - 8380 (2000) Торф фрезерный - 11145 (2660)

Количество растопочного топлива (дров) на одну растопкукг13
Максимальная температура воды на выходе котлаоС95 (по спецзаказу 115)
Минимальная температура воды на выходе котлаоС60
Рабочее давление воды, не болееМПа0,3 (по спецзаказу 0,6)
Минимально допустимое рабочее давлениеМПа0,15
Количество воды, циркулирующей через котел при t=25оСм3/час12
Объем теплоносителям31,5
Температура уходящих газов, не менееоС160
Гидравлическое сопротивление, не болееМПа0,02
Номинальное давление воздухаПа780
Номинальное разрежение за котломПа400
Содержание оксидов углерода в сухих уходящих газах в пересчете на коэффициент избытка воздуха, равный единице, не более - при работе на сипучем топливемг/м32000
Содержание оксидов азота в сухих уходящих газах в пересчете на коэффициент избытка воздуха, равный единице, в пересчете на NO2, не более - при работе на сипучем топливемг/м3750
Время растопкич1,0
Масса котлакг2900
Габаритные размеры (без мех. подачи):
- длинамм2192
- ширинамм1590
- высотамм2580
Установленная безотказная наработка, не менеечас3200
КПД:
- при работе на сипучем топливе%81
- при работе на пеллетах%92
- при работе на дровах (влажность не более 50 %)%84
Удельное потребление эл. энергии (без топливо подачи)кВт0,8
Расход топлива:
- торф фрезерныйкг/ч135
- дрова и их отходыкг/ч150
Уровень звука, не болееДб75
Время срабатывания защитных устройств, не болеесек3
Напряжение сетиВ/Гц380/50
